제품소개 Textile Division Mega Suction Device

Mega Suction Device

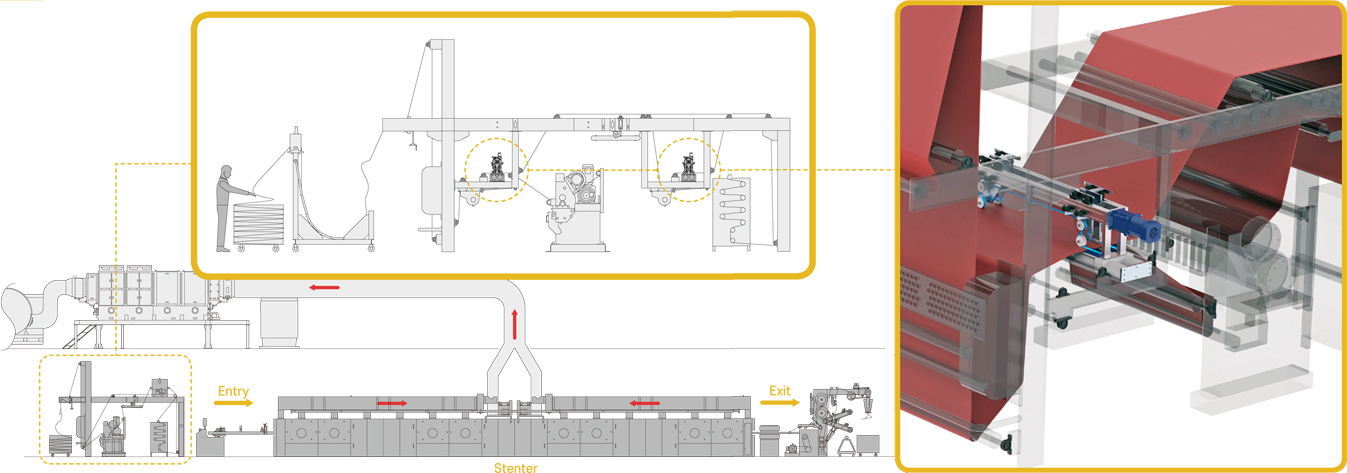

도면

테스트 데이터 일람표

구분/단위	측정-1	측정-2	측정-3	측정-4	측정-5	측정-6	측정-7	측정-8
슬릿트폭(전) mm	1	1	1	1	1	2	1	0
슬릿트폭(후) mm	1.5	1.5	1.5	1.5	1.5	1.5	1	1.5
진공펌프 KW	22	22	22	22	22	22	22	22
진공도 kpa	28	28	10	5	3	24	36	37
운전속도 m/min	30	10	10	10	10	30	30	30
함수생지중량 g	133	140	155	169	174	206	169	140
건조생지중량 g	110	120	124	132	131	167	140	114
건조수분율 g	23	20	31	37	43	39	29	26
함수율 %	21	17	25	28	33	23	21	23

* 좌우로 움직여보세요

가공속도 각 40m/min, 잔류수분율 단위 %

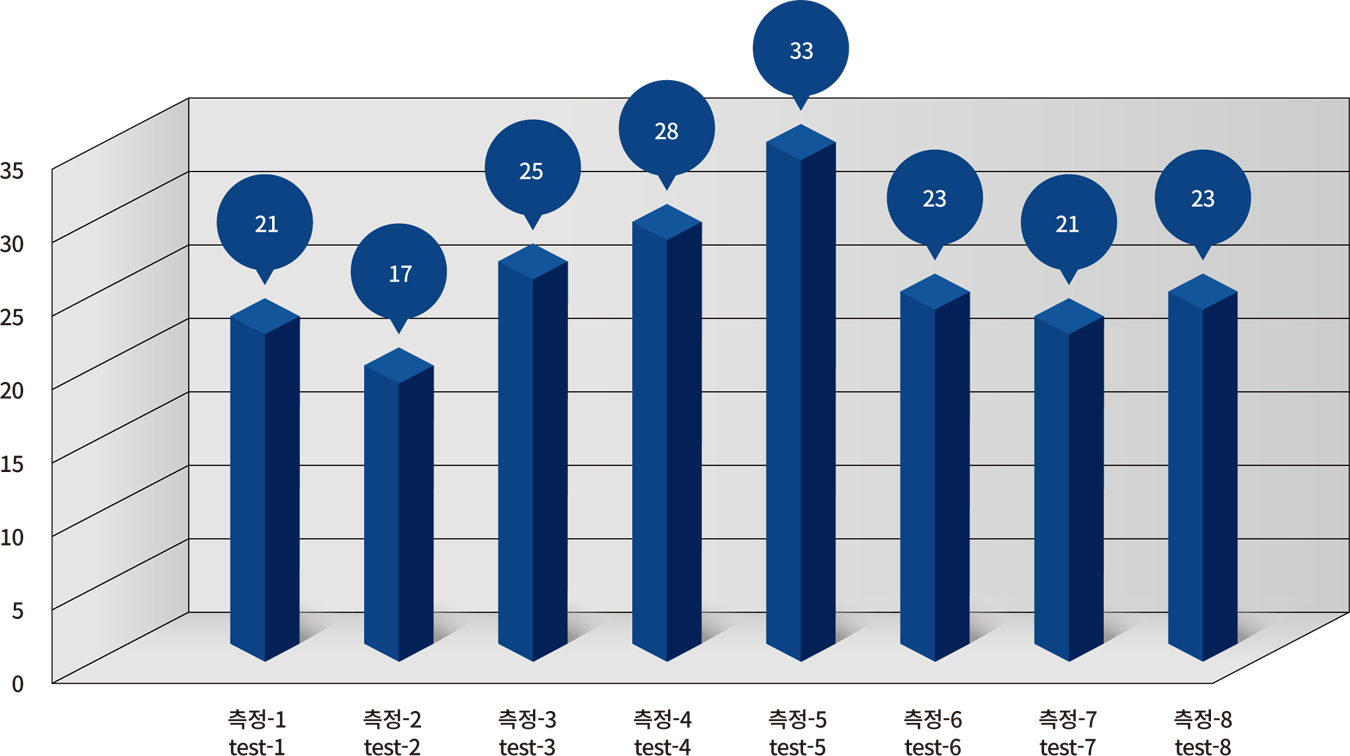

함수율 일람표

타 기종과의 탈수 성능 비교표

구분	직물종류	생지중량 (g/㎡)	① 망글 (10 ton)	② 일반 탈수기	③ Mega suction device	①과 ③의 비교 효율차	②와 ③의 비교 효율차
A	폴리에스텔 100%	148	102	85	9	93	76
B	폴리에스텔 100%	129	76	61	12	64	49
C	폴리에스텔 (스판)	94	120	97	15	105	82
D	폴리에스텔	150	64	52	7	57	45
E	폴리에스텔	175	100	83	21	79	62
F	T/R 직물	340	120	94	33	87	61
G	스판직물	125	154	128	15	139	113

* 좌우로 움직여보세요

측정 데이터 수치

원단명	슬릿간격(mm)		건포중량	석션 후 중량	함수량	잔류수분율	압력치	부하
원단명	1	2	g/㎡	g/㎡	g/㎡	%	kpa	A
해도사	2	2	129.3	173.5	44.2	34.2	40	39.6
니트	3	3	187.3	276.9	89.6	47.8	27	35.4
P/NP cation micro	2	2	78.1	95.9	17.8	22.8	59	47.4
PET H/Dewspo 고밀도	2	2	120.1	134.4	14.4	12.0	47	45.8
PET Dewspo 연사물	2	2	127.0	148.2	21.3	16.7	55	45.8
330 Taslan	2	2	116.1	134.4	18.4	15.8	45	44.9
Nylon Ottoman 230T	2	2	109.7	128.1	18.4	16.8	55	44.8
Memory (PTT)	2	2	157.4	183.3	25.9	16.4	57	45.7

* 좌우로 움직여보세요

TEST SPEED : 25m/min ｜ PUMP : BE125E 60Hz 22KW 4P 정격49A
